3.9. Zależności pomiędzy parametrami - wykres X/Y

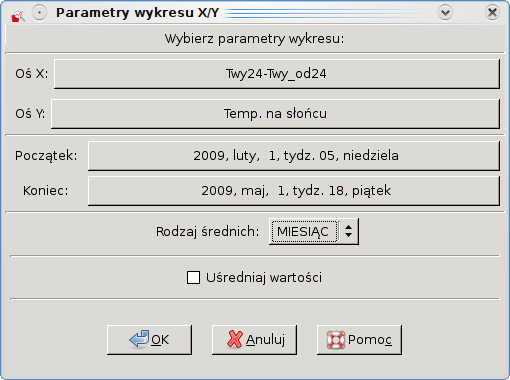

W Draw 3 możesz określić korelację wartości wybranych parametrów. Służą do tego wykresy X/Y. Możesz je utworzyć wybierając z menu Plik oraz Wykres X/Y. Następnie musisz wybrać wykresy wyświetlane na osiach X i Y, zakres czasowy oraz rodzaj średnich.

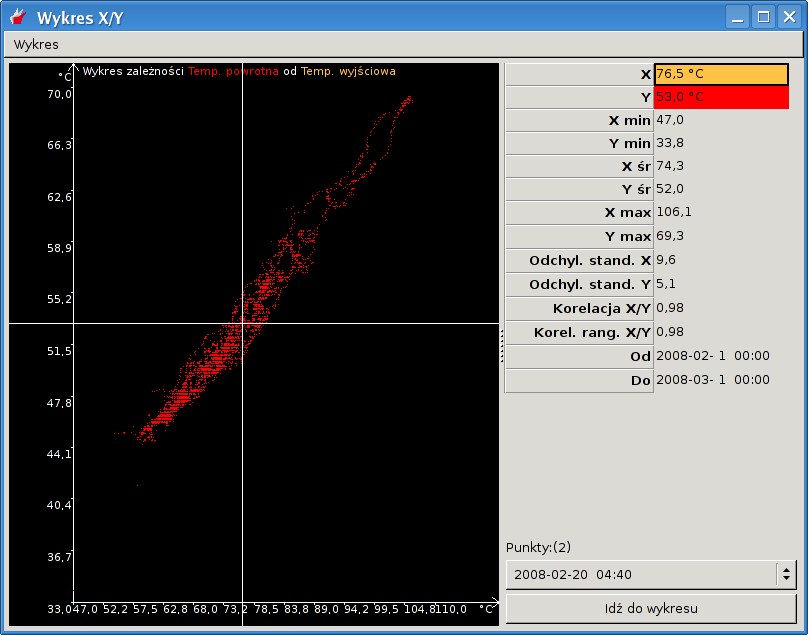

W oknie obok wykresu X/Y, po prawej jego stronie, umieszczone są dokładniejsze informacje dotyczące parametrów pokazanych na wykresie:
wartość w wybranym punkcie wykresu
wartość minimalną, średnią i maksymalną w wybranym okresie czasu
odchylenie standardowe
korelacja X/Y
korelacja rangowa X/Y
zakres dat, dla których tworzony jest wykres X/Y
ilość próbek, które są wyświetlane w wybranym miejscu na wykresie
listę powyżej wymienionych próbek

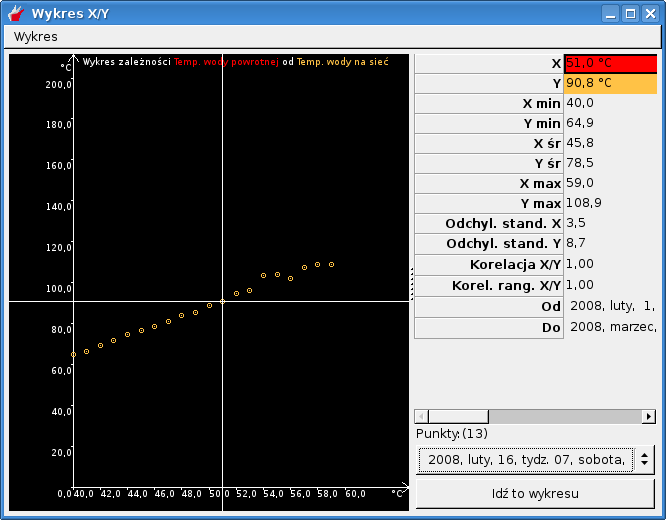

W przypadku, gdy podczas definiowania wykresu X/Y wybierzesz uśrednienie wartości, uzyskasz wykres podobny do poniższego:
Uwaga! Jeśli wybierzesz zły okres czasowy (np. będziesz chciał wykres danych dla przyszłego miesiąca), program poinformuje Cię o błędzie komunikatem: "Brak wspólnych danych dla wybranych wykresów w zadanym okresie czasu".
Parametry wykresu X/Y można zmienić wybierając z menu Wykres a następnie Zmień parametry wykresu. Możesz także w szybki sposób stworzyć zestaw składający się z wykresów tworzących wykres X/Y używając przycisku Idź do wykresu. Zestaw możesz zapisać i edytować jako zestaw parametrów użytkownika (więcej w Sekcja 3.13).

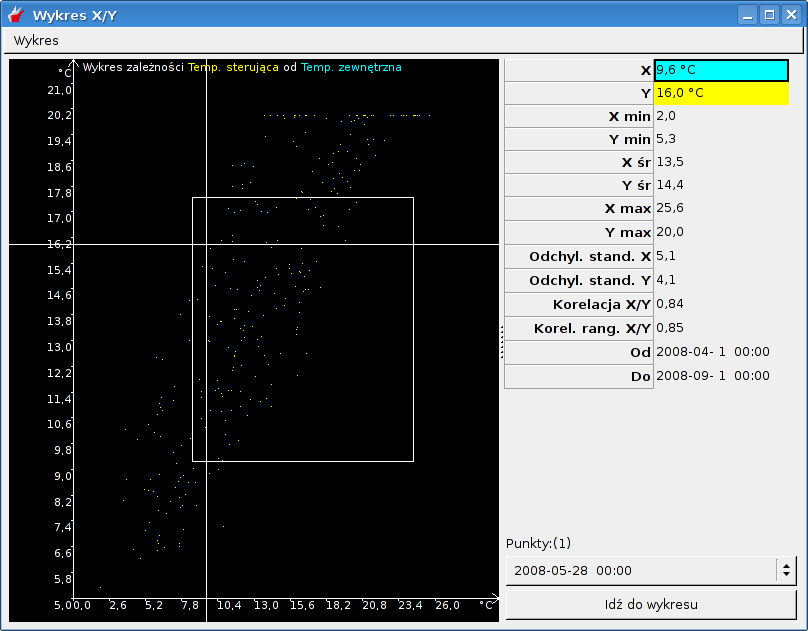

Możliwe jest zwiększenie i zmniejszenie skali wykresu. W tym celu, na oknie wykresu X/Y, trzymając prawy klawisz myszy zaznacz interesujący Cię obszar i zwolnij klawisz:
W celu powrócenia do pierwotnej skali wybierz z menu Wykres i Oddal wykres lub użyj skrótu klawiszowego Ctrl + -.
Wykresy X/Y możesz wydrukować wybierając z menu Plik i Drukuj lub używając skrótu klawiaturowego Ctrl + P (więcej o samych wydrukach możesz przeczytać w rozdziale Sekcja 2.10). Na wydruku, oprócz samego wykresu, opisane są również wartości parametrów opisujących wykres.
Opcję Uśredniaj wartości wprowadzono dla zachowania zgodności z poprzednią wersją programu przeglądającego. Powoduje ona podział zakresu wartości wykresu poziomego (z osi X) na maksymalnie 24 obszary, w których wartości Y są uśredniane.
