2.4. Główne okno programu

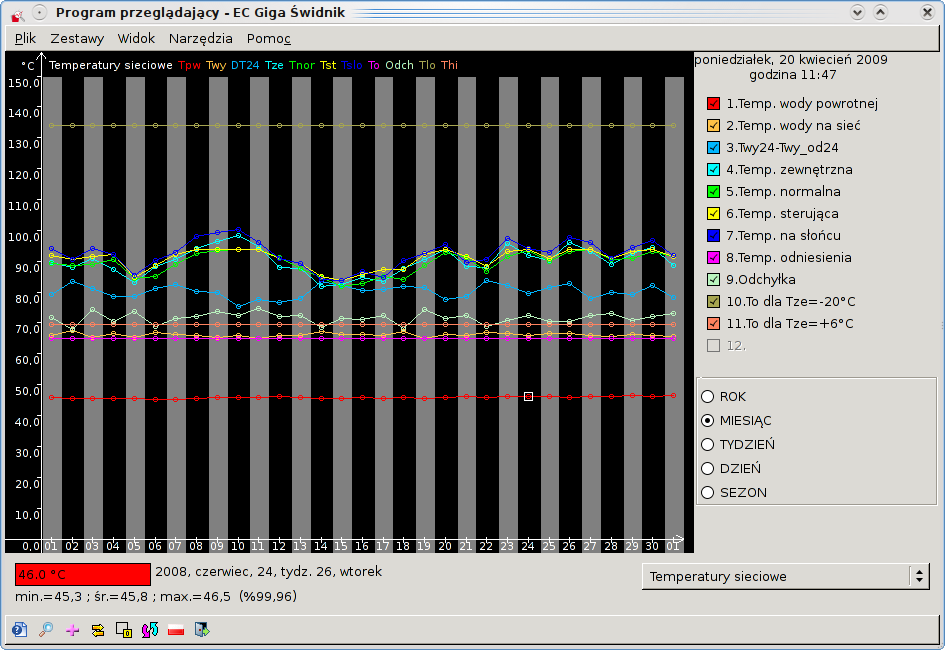

Rysunek poniżej przedstawia główne okno programu:
Główną część okna zajmuje Okno graficzne z wykresami parametrów (więcej: Sekcja 2.8). Wykresy te są opisane i oznaczone kolorem po prawej stronie okna (pod bieżącą datą i godziną). Poniżej listy parametrów znajduje się pole wyboru rodzaju średnich (zobacz: Sekcja 2.7) oraz zestawu wykresów .
Pod oknem graficznym umieszczone są informacje o wartościach parametru, na którym aktualnie znajduje się kursor:
wartość próbki lub średniej
data zapisania próbki/średniej
minimalna, średnia i maksymalna wartość parametru w okresie czasu widocznym na ekranie
procent występowania próbek dla danego wykresu
Notatka: System SZARP zapisuje dane do bazy co 10 minut. Oglądając wykres wartości parametru z całego roku, widzimy tylko średnie miesięczne. Jeżeli np. w wyniku awarii w jednym z miesięcy zapisana zostanie w bazie tylko 1 próbka, to program pokaże średnią miesięczną równą wartości tej próbki, ale niekoniecznie musi być ona reprezentatywna dla całego miesiąca. Wartość procentowa występowania próbek istotnie mniejsza niż wizualnie wynikająca z długości wykresu w oknie sugeruje, że możesz mieć do czynienia z taką właśnie sytuacją, czyli wyliczone wartości średnich należy traktować z ostrożnością.
- O programie - informacje o programie przeglądającym
- Wyszukaj - wyszukiwanie zestawów wykresów - więcej Sekcja 2.5
- Wartości sumaryczne - więcej Sekcja 3.5
- Rozdwojony kursor - więcej Sekcja 3.4
- Filtr - więcej Sekcja 3.10
- Odśwież - więcej Sekcja 3.2
- Zmień język programu - więcej Sekcja 3.12
- Pokaż kometarze dla akutalnej konfiguracji - więcej Sekcja 3.16
- Wyjdź - wyjście z programu
Możliwe jest wyświetlanie okna w trybie pełnoekranowym. Żeby uruchomić ten tryb, wybierz z menu Narzędzia i Pełny ekran lub użyj klawisza funkcyjnego F11. W ten sam sposób możesz wyłączyć tryb pełnoekranowy.
